Схема Unox XFT195
|
ASM0027B/0.D00 |
ASM0027B0 |
|
|
ASM2012D/0.D00 |
ASM2012D0 |
|
|
ASM2013D/0.D01 |
ASM2013D0 |
|
|
ASM2014F/0.D00 |
ASM2014F0 |
|
| ТРУБКА ДЛЯ РУЧКИ L= 718 Ø18x1 |
|
|
РУЧКА ДВЕРИ LINEMISS 800 |
|
|
|
0H1930B0 HANDLE TUBE 1.000 PZ L= 718 Ø18x1 |
| ДВЕРНАЯ ПЕТЛЯ ROSS ELLA |
|
|
XVC105/КОМПЛЕКТ ПЕТЕЛЬ DECK/ROSS ELLA |
|
|
|
CR1050A1 XVC105/DECK/ 2.000 PZ ROSSELLA DOOR HINGE |
|
ДЕРЖАТЕЛЬ РУЧКИ
|
|
|
2 шт. КОМПЛЕКТ НАКОНЕЧНИКОВ ДЛЯ РУЧЕК |
|
|
|
MG1015B0 L.MISS/L.MICR 2.000 PZ O/CHEFTOP HANDLE END |
| СВЕТОДИОДНАЯ ПАНЕЛЬ LineMiss L=100 |
|
|
СВЕТОДИОДНАЯ ЛАМПА LINEMISS L200 |
|
|
|
LP1036A2 L200 E200 LM 1.000 PZ LUX COMPLETE LED BAR |
| ВНУТРЕННЕЕ СТЕКЛО LMiss ROSSELLA 715x415x6 |
|
|
СТЕКЛО ВНУТРЕННЕЕ L.MISS ROSSELLA |
|
|
|
GN1265A0 INTERNAL 4.000 PZ GLASS SEAL |
|||||
|
VT1070B0 LMiss 1.000 PZ ROSSELLA 715x415x6 INTERNAL GLASS |
|||||
| LineMiss ROSSELLA ЧЕРНОЕ ВНЕШНЕЕ СТЕКЛО |
|
LineMiss ROSSELLA ЧЕРНОЕ ВНЕШНЕЕ СТЕКЛО |
|
| НАГРЕВАТЕЛЬНЫЙ ЭЛЕМЕНТ МОЩНОСТЬЮ 2,9 кВт |
|
|
НАГРЕВАТЕЛЬНЫЙ ЭЛЕМЕНТ 2,9 кВт ТЭН 2.9 KW |
|
|
|
GN1327A0 HEATING 1.000 PZ ELEMENT GASKET |
| ПРОКЛАДКА ВАЛА D11.6 |
|
|
КОМПЛЕКТ ПРОКЛАДОК ВАЛА ДВИГАТЕЛЯ D11.6 3ШТ |
|
|
|
GN1547A1 SHAFT 3.000 PZ GASKET D11.8 VM1224A0 150.000 MM |
|||||
|
|
|||||
| D= 196 H=61 38 ЛОПАСТЕЙ ВЕНТИЛЯТОРА ИЗ НЕРЖАВЕЮЩЕЙ СТАЛИ |
|
|
КРЫЛЬЧАТКА D196 H61 |
|
|
|
VI1045A0 16x8,4 Th=1,6 1.000 PZ ST.STEEL WASHER |
| ДВИГАТЕЛЬ 330 ВТ 230 В 50/60 Гц |
|
|
ДВИГАТЕЛЬ МОТОР КРЫЛЬЧАТКИ ДЛЯ ПЕЧИ И ПАРОКОНВЕКТОМАТА UNOX 5 СЕРИИ
|
|
|
|
0H4305A1 ST. STEEL 1.000 PZ MOTOR SHAFT SEALING DISC |
|
ФИТИНГ СОЕДИНИТЕЛЬ ПЕРЕХОДНОЙ ДИАМЕТРЫ ВН\ВН 10 ММ И 8 ММ - 1 ШТУКА
|
|
|
ФИТИНГ СОЕДИНИТЕЛЬ ПЕРЕХОДНОЙ ДИАМЕТРЫ ВН\ВН 10 ММ И 8 ММ КОМПЛЕКТ 10ШТУК |
|
|
|
EL1055A0 Ø10 - Ø8 INT. 10.000 PZ REDUCTION - USE PM201008 |
|
ТЕРМОДАТЧИК L1000
|
|
|
ТЕРМОДАТЧИК L1000 |
|
|
|
GN1120A1 NTC 1.000 PZ TEMPERATUR E PROBE SEAL |
| ПРОКЛАДКА ДВЕРИ LineMiss ROSSELLA - GN1110A |
|
|
УПЛОТНИТЕЛЬ ДЛЯ ПЕЧЕЙ МОДЕЛИ XFT190, XFT193, XFT195, XFT199 |
|
|
|
GN1354A2 LineMiss 1.000 PZ ROSSELLA DOOR GASKET - GN1110A |
|||||
| ПРАВЫЙ/ЛЕВЫЙ ЛАТУННАЯ РЕШЕТКА ХРОМИРОВАННАЯ |
|
|
НАПРАВЛЯЮЩАЯ LINEMISS ROSSELLA 4X60X40 ЛАТУНЬ |
|
|
|
GRL1025A1 RIGHT/LEFT 2.000 PZ LAT.GRID CHROMIUM-P LATED |
| КРЕПЕЖНЫЙ БОЛТ БОКОВЫХ ОПОР |
|
|
ВИНТ ДЛЯ БОЛЬШОГО ПАЛЬЦА MISS /MICRO/ S4/S3 КОМПЛЕКТ ИЗ 10 ШТ. |
|
|
|
VM1815A0 LATERAL 10.000 PZ SUPPORTS FIXING BOLT |

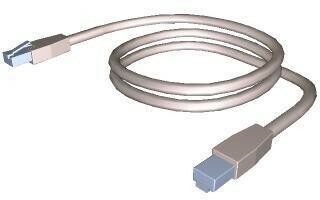

| L=2 М RJ45 - КАБЕЛЬ RJ45 |
|
|
КАБЕЛЬ RJ45 - RJ45 L=2M |
|
|
|
CE1305A0 L=2MT RJ45 - 1.000 PZ RJ45 CABLE |
|||||
|
ПЛАТА УПРАВЛЕНИЯ LINEMISS 800 DYNAMIC
|
|
|
ПОЛНЫЙ КОМПЛЕКТ ДИНАМИЧЕСКОЙ ПЛАТЫ УПРАВЛЕНИЯ LM800 |
|
|
|
VM1794A0 250x4.8 PA66 2.000 PZ BLACK CLAMP |
|||||
|
VM2103A0 CLAMP LOCK 2.000 PZ |
|||||
|
VM2188B1 LM800 1.000 PZ DYNAMIC COMPLETE CONTROL BOARD |
|||||
| ШАРНИРНАЯ ЗАЩЕЛКА L.M. |
|
|
ЗАЩЕЛКА ПЕТЛИ КОМПЛЕКТ LM |
|
|
|
CR1000A0 HINGE LATCH 1.000 PZ L.M. |
|||||
|
VI1875A0 SCREW M5X10 2.000 PZ TC1/2T INOX |
|||||
| L= 1 М КАБЕЛЯ RJ45 |
|
|
КАБЕЛЬ УПРАВЛЕНИЯ/ПИТАНИЯ RJ45 |
|
|
|
CE1012A0 L= 1MT RJ45 1.000 PZ CABLE |
|||||
|
ПОРТ LINEMISS RJ45 UNOX.LINK
|
|
|
ПОРТ LINEMISS RJ45 UNOX.LINK |
|
|
|
PE2012A0 Line Miss RJ45 1.000 PZ UNOXLink CONNECTING POINT |
| ЗАЩИТА ОХЛАЖДАЮЩЕГО ВЕНТИЛЯТОРА XBC-XVC |
|
|
ЗАЩИТА ВЕНТИЛЯТОРА XBC-XVC |
|
|
|
IC1306A0 1.000 PZ |
|||||
|
VM1556A0 XBC-XVC 1.000 PZ COOLING FAN GUARD |
|||||
| 230В 50/60 Гц 120x120 ОХЛАЖДАЮЩИЙ ВЕНТИЛЯТОР |
|
|
ВЕНТИЛЯТОР ОХЛАЖДАЮЩИЙ 230В |
|
|
|
IC1304A0 1.000 PZ |
|||||
|
NA1100A0 1.000 PZ |
|||||
|
VN1175A0 230V 50/60Hz 1.000 PZ 120x120 COOLING DOWN FAN |
|||||
|
VN1178A |
ОХЛАЖДАЮЩИЙ ВЕНТИЛЯТОР 115 В 60 Гц 120x120 |
|
KVN1178A |
ВЕНТИЛЯТОР ДВИГАТЕЛЯ 120x120 115V 60Hz |
|
|
VN1178A0 115V 60HZ 1.000 PZ COOLING FAN KIT 120x120 |
|||||
| 35x35 H26 СЕРЫЙ ПЛАСТИК + РЕЗИНОВАЯ НОЖКА |
|
|
НАБОР НОЖЕК 4 PCS. 35X35 H26 |
|
|
|
PD1001A0 35x35 H26 4.000 PZ GREY PLASTIC+RUB BER FOOT |
|||||
| ДВЕРНОЙ МИКРОПЕРЕКЛЮЧАТЕЛЬ MK 16A 230V |
|
|
МИКРОВЫКЛЮЧАТЕЛЬ, КОНЦЕВИК ДВЕРИ MK 16A 230V |
|
|
|
LI2245A0 0.100 PZ |
|||||
|
VE1295A0 MK 16A 230V 1.000 PZ DOOR MICROSWITC |
| ОДИНОЧНЫЙ ВОДЯНОЙ ЭЛЕКТРОМАГНИТНЫЙ КЛАПАН + J.GUEST |
|
|
ОДНО ХОДОВОЙ КЛАПАН ДЛЯ ВОДЫ |
|
|
|
EL1085A0 SINGLE 1.000 PZ WATER SOLENOID VALVE + J.GUEST |
|||||
| ПЛАТА ПИТАНИЯ LMiss 230V DYNAMIC/CLASSIC |
|
|
ПЛАТА СИЛОВАЯ LINE MISS 230V |
|
|
|
PE1983B1 LMiss 1.000 PZ DYNAMIC 230V POWER BOARD |
| 20 А 230В 4 ПОЛЮСНЫЙ МИНИКОНТАКТОР |
|
|
МАГНИТНЫЙ ПУСКАТЕЛЬ 20A 230V 4 POLES |
|
|
|
NA1100A0 1.000 PC |
|||||
|
SC1015A0 1.000 PC |
| 200-240Vac 12Vcc ИСТОЧНИК ПИТАНИЯ 1,5ВА |
|
|
ТРАНСФОРМАТОР 200-240VAC 12VCC 1.5VA |
|
|
|
PE1781A0 200-240Vac 1.000 PZ 12Vcc 1,5VA POWER SUPPLY |
| КОНДЕНСАТОР ДВИГАТЕЛЯ ЕМКОСТЬЮ 6,3 мкФ |
|
|
КОНДЕНСАТОР 6,3 UF |
|
|
|
CN1003A0 6,3 Uf MOTOR 1.000 PZ CAPACITOR |
| 330°C 1-ПОЛЮСНЫЙ ПРЕДОХРАНИТЕЛЬНЫЙ ТЕРМОСТАТ |
|
|
ТЕРМОСТАТ ЗАЩИТНЫЙ 330°C |
|
|
|
0H7030A0 THERMOSTAT 1.000 PZ BULB INLET COVER |
